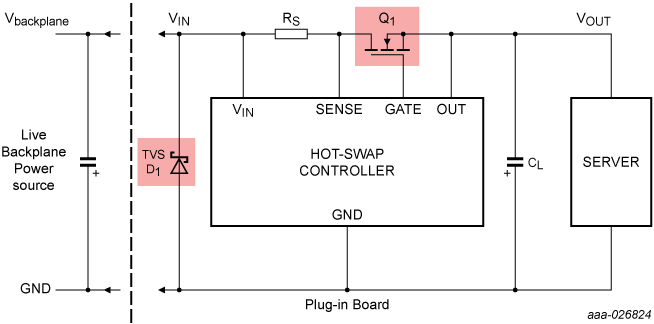

功能框圖
Highlighted components are Nexperia focus products
產品
設計考慮因素
- 當電路板插入運行中的系統時，重要的是要謹慎地控制沖擊電流，以保護電路板上的器件并確保系統的其他部分不會遭遇電源中斷。
- 為高效可靠地控制該電流，需要使用具有出色線性模式性能和寬安全工作區域(SOA)的MOSFET
- 一旦安全地完成了替換電路板的安裝，MOSFET便會轉為完全開啟。在這種工作模式下，最重要的是低RDS(on)值，它可保證溫度盡可能的低且系統效率最高
Understanding MOSFET datasheet parameters – Quick Learning
Join Stein as he talks through a 36V e-fuse application where RDS(on) and VDS are important but they’re not as critical as other parameters, such as ID, SOA and avalanche capability, as well as highlighting the importance of application requirement in MOSFET choice.
