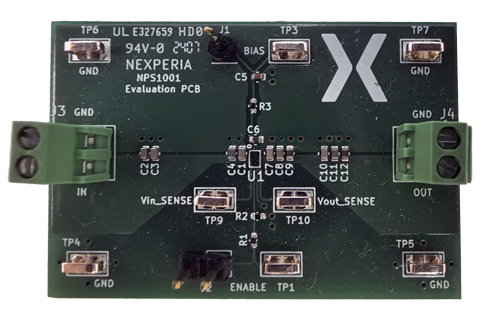

NEVB-NPS1001負載開關評估板
NEVB-NPS1001是一個包含NPS1001負載開關器件的雙層PCB。器件的VIN和VOUT連接以及PCB布局路線提供了進出被測器件的低電阻通道。測試點連接使EVB用戶能夠按用戶定義的測試條件控制器件并做出準確的RON測量
主要特性與優勢
- 輸入電壓可由測試點J3 (VIN)提供，VIN范圍為0.5 V至1.8 V。
- 測試負載可以連接到端子J4 (VOUT)。
- 此外，TP4、TP5、TP6和TP7處還有GND測試點。
- 去耦電容連接到EVB輸入端的VIN，靠近負載開關IC。輸出端與此類似。
- 使能引腳(EN)和偏置引腳(BIAS)都能方便地連接到排針引腳和微型測試點，這使得在使用外部源驅動這些引腳的同時，能夠無縫連接示波器。
- 需要準確測量輸入或輸出時會使用VIN_Sense (TP2)和VOUT_Sense (TP8)。測量VIN至VOUT的壓降時，會使用這些開爾文源極連接進行RON測量
板上的產品 (1)
| Type number | Description | Status | Quick access | |
|---|---|---|---|---|
|
NPS1001UP | 0.5 V to 1.8 V, 1.5 A peak, 12 mΩ, load switch | Production |
相關板塊 (1)
| Board | Description | Type | Quick links | Shop link | |
|---|---|---|---|---|---|
|

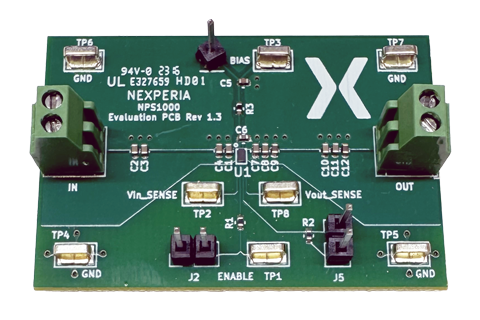

NEVB-NPS1000-load-switch-evaluation-board | NEVB-NPS1000 load switch evaluation board | Evaluation board | 訂單 |
板上的產品 (1)
| Type number | Description | Status | Quick access | |
|---|---|---|---|---|
|
|
NPS1001UP | 0.5 V to 1.8 V, 1.5 A peak, 12 mΩ, load switch | Production |
相關板塊 (1)
| Board | Description | Type | Quick links | Shop link | |
|---|---|---|---|---|---|
|
|
NEVB-NPS1000-load-switch-evaluation-board | NEVB-NPS1000 load switch evaluation board | Evaluation board | 訂單 |
文檔 (1)
| 文件名稱 | 標題 | 類型 | 日期 |
|---|---|---|---|
| UM90039 | NEVB-NPS1001 load switch evaluation board | User manual | 2025-04-15 |
