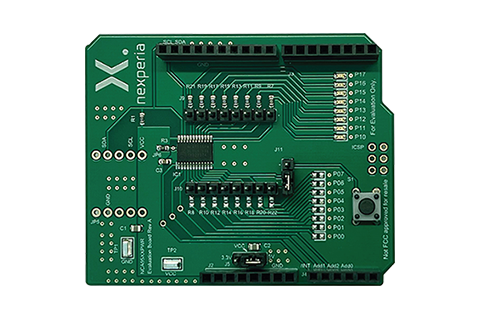

NCA9555 GPIO擴展器評估板

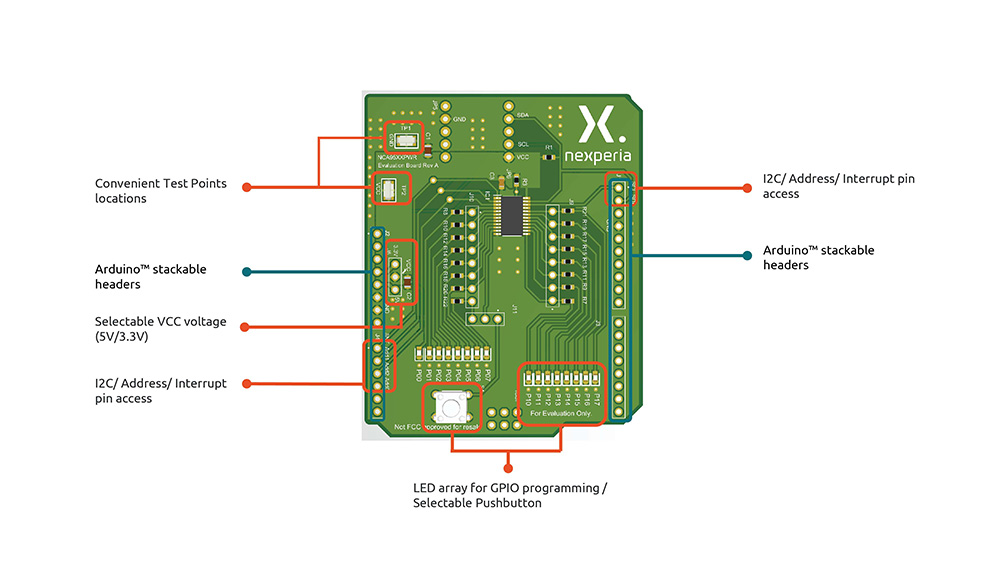

NEVB – NCA9555（NCA95xx評估板）PCB采用屏蔽尺寸設計，可兼容Arduino™，
專為Nexperia I²C控制的GPIO擴展器系列而設計。電路板為GND、I²C總線信號SCL和SDA以及中斷開漏輸出提供了測試點，使用非常方便。EVB可用于GPIO擴展器衍生產品NCA9555、NCA9535、NCA9539和NCA9595。
NCA9555 GPIO擴展器評估板
主要特性和優勢
- 輸入電壓 = 1.6 V至5.5 V
- I²C至并行端口擴展
- GPIO數量 = 2個8位端口
- 電流驅動能力 = ± 25 mA
- I²C接口，快速模式400 kHz
- 開漏低電平有效中斷輸出
- 可通過3個選擇引腳（NCA9539為2個引腳）配置從站地址
- 低電平復位輸入(NCA9539)
板上的產品 (1)
| Type number | Description | Status | Quick access | |
|---|---|---|---|---|
|
NCA9555PW | Low-voltage 16-bit I2C and SMBus I/O expander with interrupt output and configuration registers | Production |
最新視頻
板上的產品 (1)
| Type number | Description | Status | Quick access | |
|---|---|---|---|---|
|
|
NCA9555PW | Low-voltage 16-bit I2C and SMBus I/O expander with interrupt output and configuration registers | Production |
文檔 (4)
| 文件名稱 | 標題 | 類型 | 日期 |
|---|---|---|---|
| NCA95XX_Arduino_Sketches | NCA95XX Arduino? Sketch Examples | Software | 2023-03-12 |
| NCA95XX_EVB_Software | NCA95XX EVB GUI | Software | 2023-03-12 |
| UM90017 | NCA95XX Evaluation Board: Quick-Start Guide | User manual | 2023-01-18 |
| UM90016 | NCA95xx GPIO expander EVB (Arduino? shield compatible) | User manual | 2024-02-23 |
