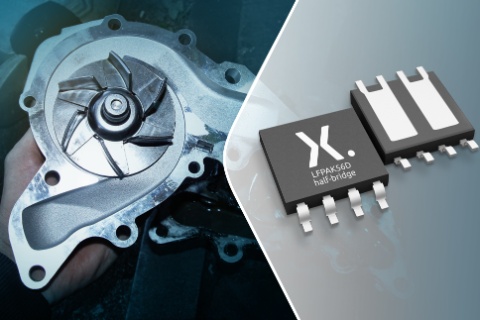

奈梅亨，2021年2月23日：關鍵半導體器件領域的專家 Nexperia 今天宣布推出一系列采用節省空間的LFPAK56D封裝技術的半橋（高端和低端）汽車MOSFET。采用兩個MOSFET的半橋配置是許多汽車應用（包括電機驅動器和DC/DC轉換器）的標準構建模塊。這種新封裝提供了一種單器件半橋解決方案。與用于三相電機控制拓撲的雙通道MOSFET相比，由于去掉了PCB線路，其占用的PCB面積減少了30%，同時支持在生產過程中進行簡單的自動光學檢測(AOI)。LFPAK56D半橋產品采用現有的大批量LFPAK56D封裝工藝，并具有成熟的汽車級可靠性。這種封裝形式使用靈活的引腳來提高整體可靠性，并且MOSFET之間采用內部銅夾連接，簡化了PCB設計并帶來了即插即用式解決方案，電流處理能力達到98A，表現非常出色。

通常，在半橋結構中，高邊MOSFET的源極與低邊MOSFET的漏極之間的PCB連接會產生大量的寄生電感。但是，通過內部夾式連接，LFPAK56D半橋封裝成功減少了60%的寄生電感。

新推出的LFPAK56D半橋MOSFET是BUK7V4R2-40H和BUK9V13-40H。這兩款產品都采用高度耐用的Trench 9汽車級晶圓工藝技術，額定電壓為40 V，并在關鍵測試中通過了兩倍汽車AEC-Q101規范的驗證。這兩款器件的RDS(on)分別為4.2 mOhm (BUK7V4R2)和13 mOhm (BUK9V13)。

符合AEC-Q101標準的Nexperia LFPAK56D半橋封裝產品適合各類三相汽車動力系統應用，例如燃油泵、水泵、電機控制和DC/DC電源轉換。其占用的PCB面積減少30%，寄生電感減少60%，因此適用于高性能開關應用。隨著重要汽車客戶的設計采用和投入，這項新技術已經取得了成功。

欲了解更多信息，包括產品數據手冊和快速學習視頻，請訪問www.nexperia.com/lfpak56d-half-bridge
